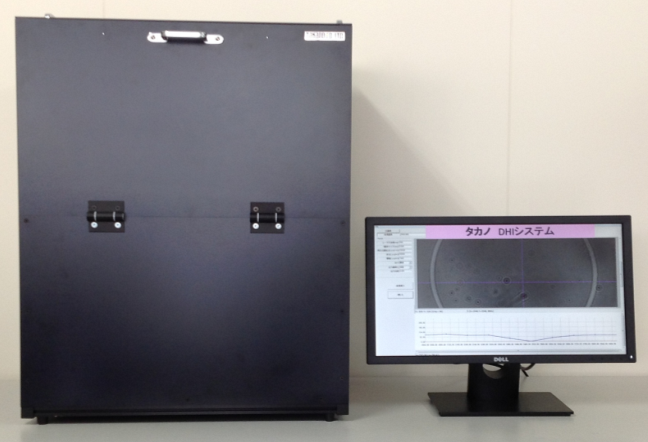

システム概要

デジタルホログラフィ技術とタカノコア技術の融合により、
透明サンプルの内部・表・裏をワンショットで検査可能。
脈理検査・気泡検査・クラック検査に最適

特長

◆透明サンプルの内部・表・裏をワンショットの撮像で検査可能
◆高速インライン検査が可能（5ｍ/分）
◆シンプル構成（光学レンズ不要）

用途
◆メガネレンズ・ＩＲカットフィルター
◆光学フィルター・光学レンズ
◆透明フイルム・透明シート
◆液体・気体中の透明品

検出項目
◆内部欠陥：脈理、気泡、クラック
◆外部欠陥：キズ、汚れ、コート不良

検査仕様

	項　目	仕　様
1	光源	660 nm　透過照明（他波長選択可能）
2	カメラ仕様	16,384画素（ラインセンサ）	2048×2048画素(エリアセンサ)
3	水平分解能	□５μm	□５μm
4	視野	81mm	□10mm
5	AFレンジ	Z＝±10mm	Z＝±10m
6	検出サイズ	□10μm以上	□10μm以上
7	測定スピード	5m／分	20面／秒（AF画像再生）

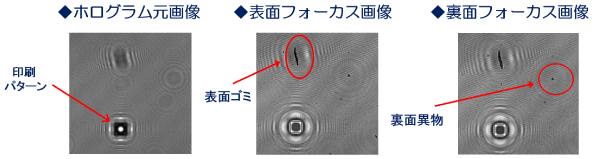

ガラス撮像例


お知らせ
◆デモ機も用意されていますのでお気軽にご相談下さい。
◆特殊な仕様にも対応致しますのでお気軽にご相談下さい。
◆製品の外観や仕様は改良のため予告なく変更する場合があります。

タカノ株式会社 技術開発本部
電話：03-3253-8261（受付時間 土日祝除く　月～金曜9:00～17:00）
E-mail:nb-dept@takano-net.co.jp
