製品紹介

自立型 リパーロ

  • 手動式
  • スライド式
  • 自立型
  • グッドデザイン

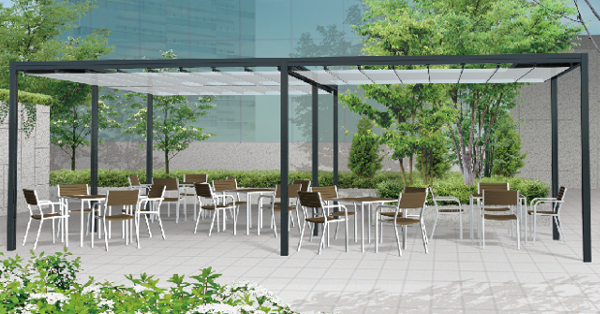

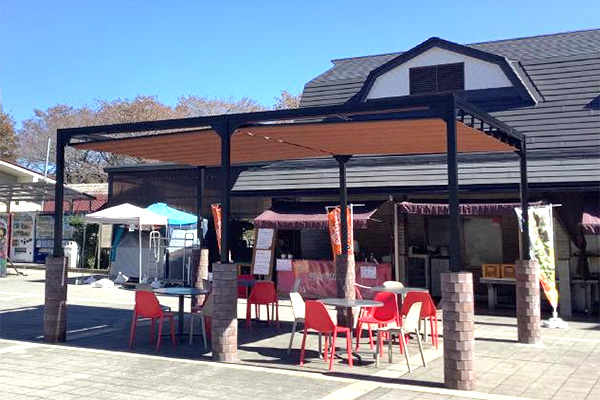

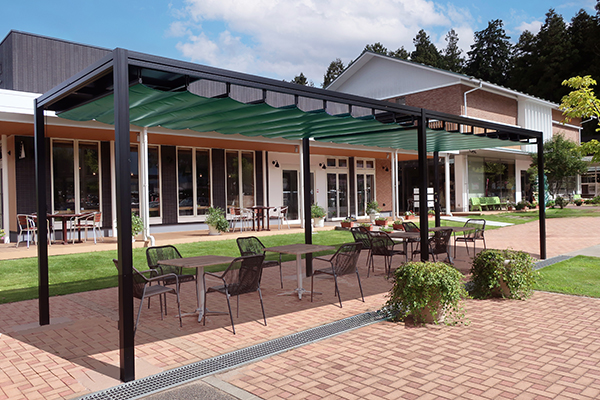

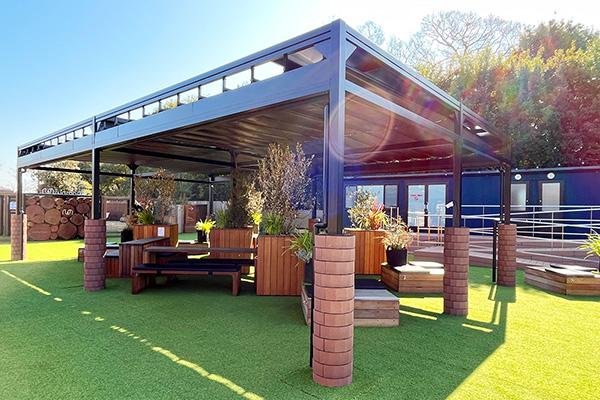

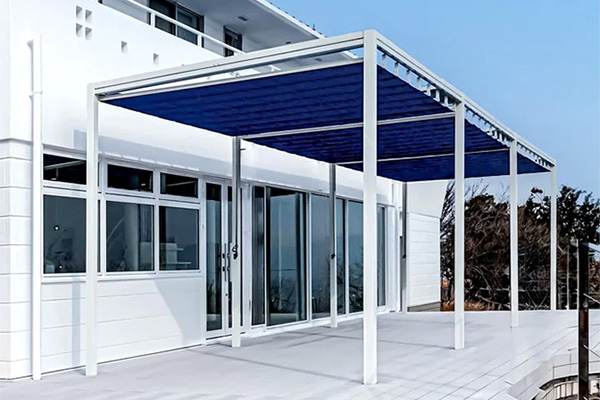

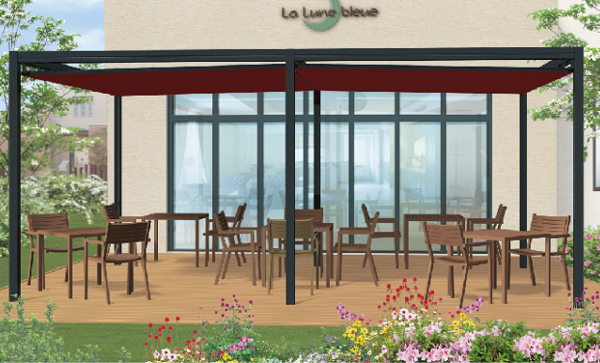

簡易式自立型オーニングです。自在に連棟することができます。大掛かりな工事が必要ない、業界初の据え置き式基礎です。アルミ製。
※2019年8月~9月頃より、支柱ベースブロックの仕様が変わります。

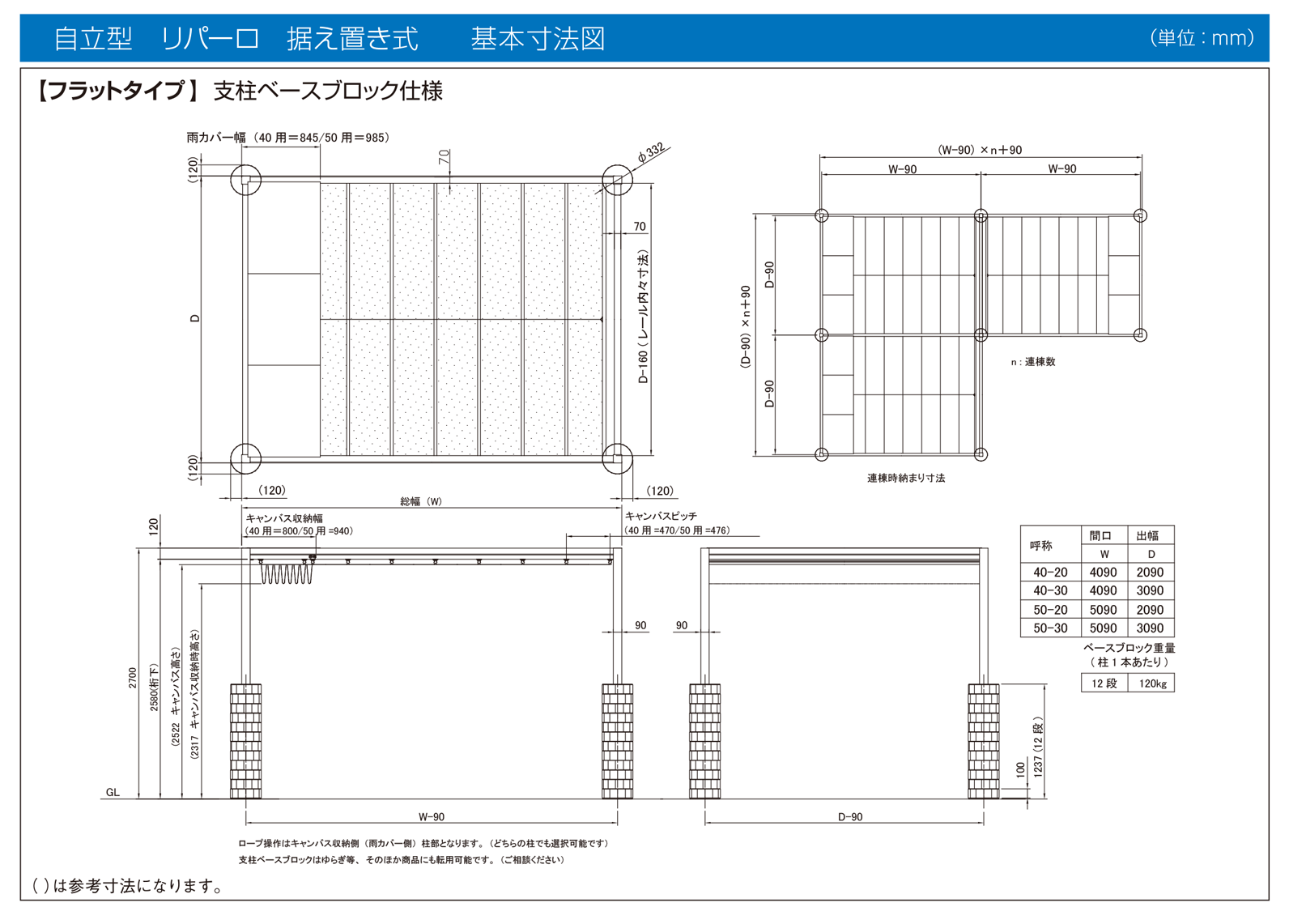

フラットタイプ(埋め込み仕様)

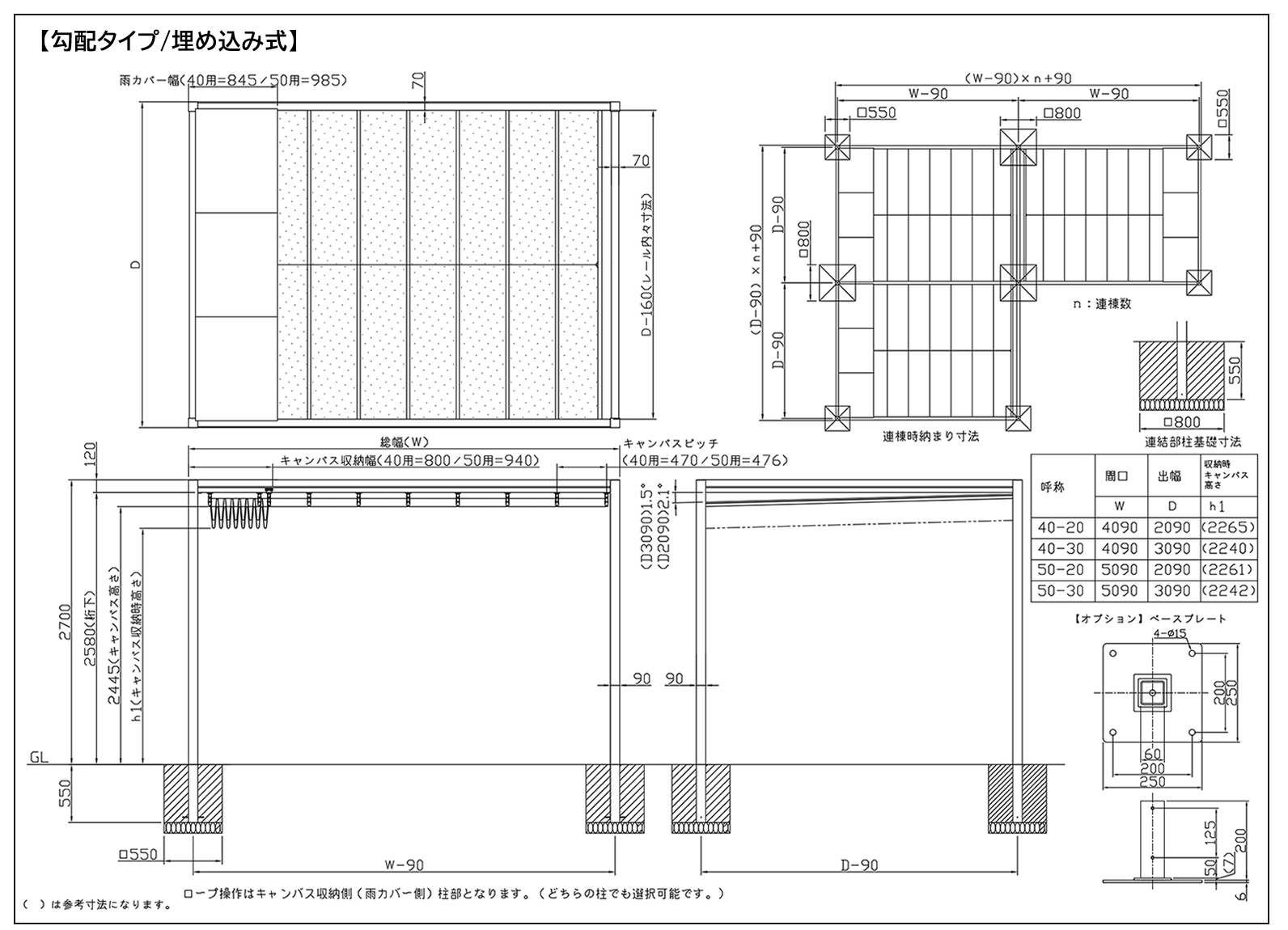

勾配タイプ(埋め込み仕様)

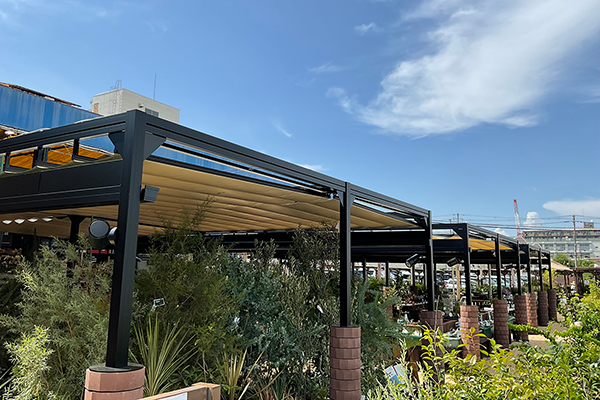

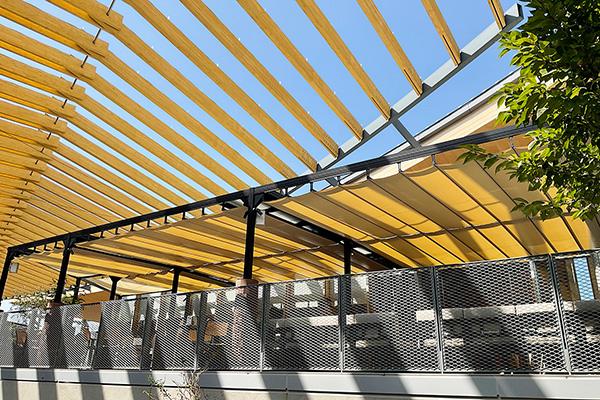

自在に連棟 フリースタイルオーニング

  • 手動ロープ操作で、簡単に開閉できます。
  • フラットタイプは、日よけ専用のメッシュキャンバスでさらに開放感が得られます。
  • 勾配タイプは、オプションとして雨天対応の雨樋・雨樋カバーをセットできます。
  • 設置条件に合わせて、どのようなスペースにも様々な組み合わせで対応できます。
  • フレーム部に照明やヒーターを取り付ける事ができます。
  • 据え置き式基礎工法で高い汎用性と破壊せずに移設することを可能にしました。
  • 2013年度グッドデザイン賞受賞。

操作方法

(勾配タイプ・据え置き式基礎)

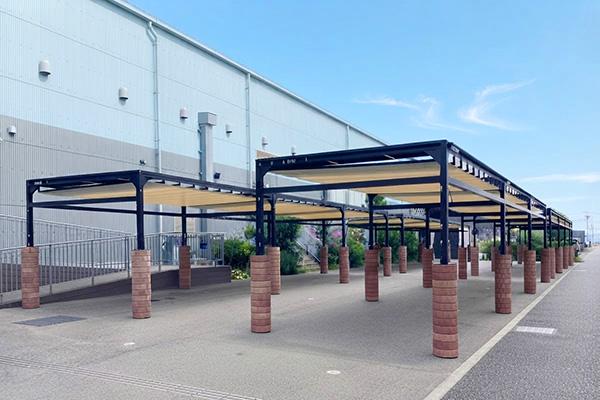

業界初 据え置き式基礎

大がかりな工事の要らない、据え置き式基礎工法(ウェイトによる固定)にすることで、
オーニングはさらに活躍の場を広げます。その最大のメリットは、従来 設置不可能だった環境での
オーニングの利用を可能にしたこと(場所を選ばない高い汎用性)。
そして、ウェイトベース部を分解可能な構造にすることで、
破壊することなく容易に移設が可能になったことです(拡張性の向上)。
その他、設置作業の容易性やコストの面、さらにはエコ・省エネの観点からもメリットがある、
新しいオーニングのあり方です。

※設置環境により接着など安全の配慮が必要な場合もあります。お気軽にお問い合わせください。

据え置き式基礎工法のメリット

オーニングの利用シーンの拡大

  • これまでは、床下に防水処理をしているビルの屋上など、 固定に際し工事が必要な場所には設置できないケースがありました。
    据え置き式基礎工法(ウェイトで の固定法)を用いることにより、 大がかりな工事の必要がなくなり、周囲環境にダメージを与えることが無くなるため、 場所を選ばない設置が可能になりました。

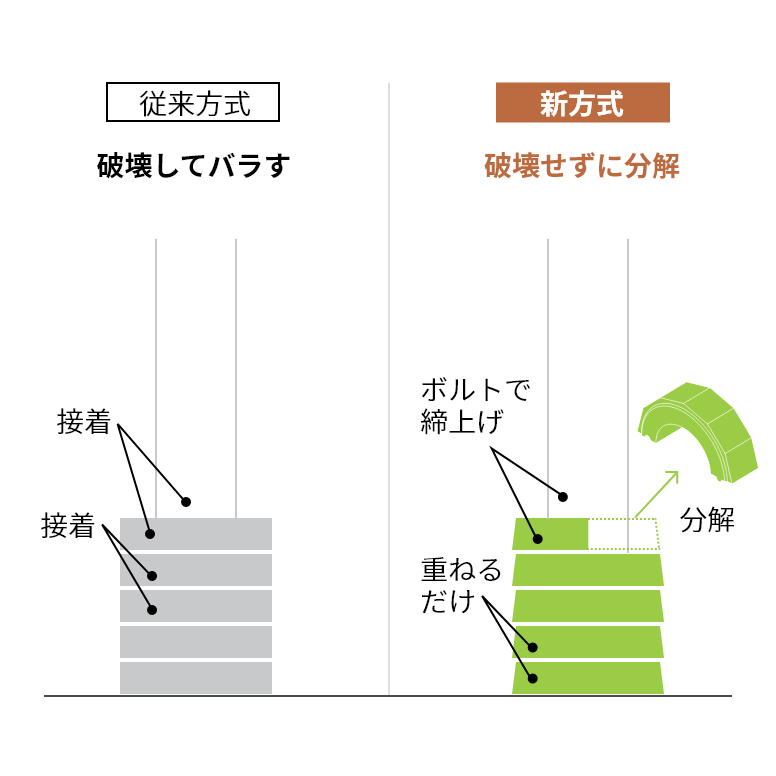

破壊不要の移設・製品ライフサイクルの延長

  • 従来の方式では、柱とベース部、そしてブロック同士が固定(接着)されていたため、移設に際してベース部を一度破壊する必要がありました。
    しかし、据え置き式基礎工法では、ベースウェイトを破壊せずに分解できるため、商品ライフサイクルの延長に貢献します。

エコ・省エネ効果

  • 据え置き式基礎工法により、様々な場所への設置が可能になります。
    そのため、より大きな軒効果や屋上への太陽光の遮断効果が得られ、 屋内の温度上昇を抑えることが可能になるなど、  エコ・省エネ効果が期待できます。

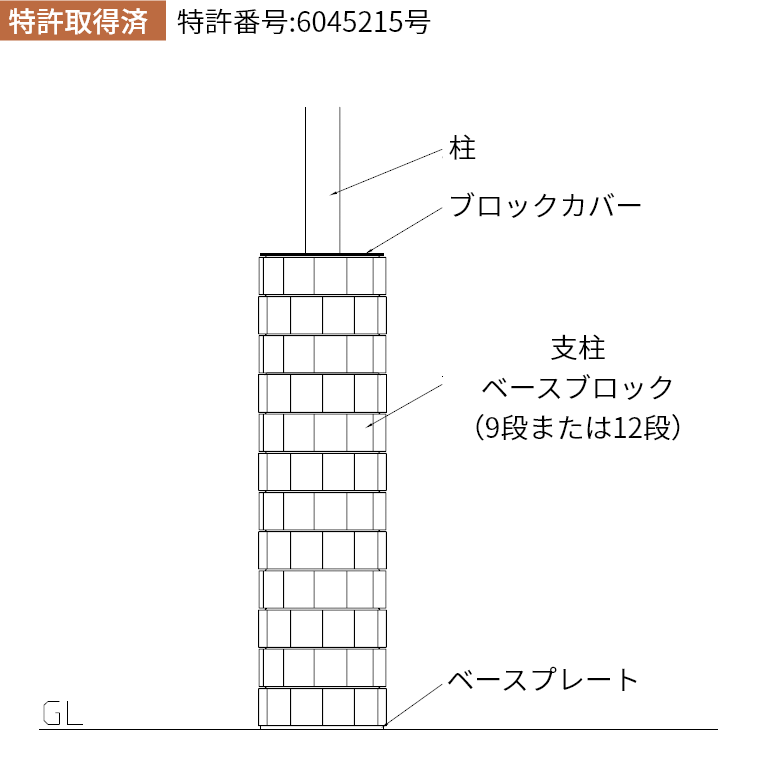

据え置き式基礎工法詳細

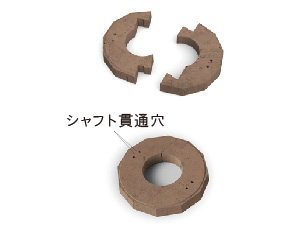

  • STEP1
    設置の簡易性とコストを考慮し、単一モジュールの組み合わせでベースウェイト部を構成しました。
    コンクリート製モジュールブロック1つ当たりの重さは約4kg。
    作業者がエレベーターを使用し、階上に運搬することも考慮した重量・サイジングです。

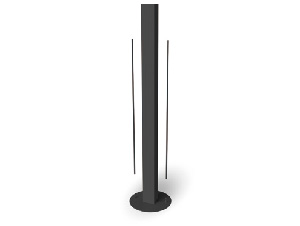

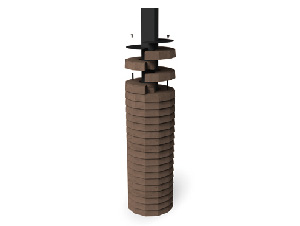

  • STEP2

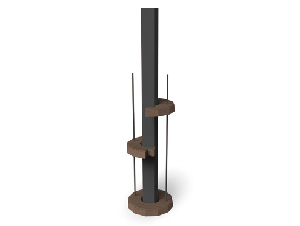

    据え置き式基礎の安全性を確保するため、貫通シャフトを用い、基礎ベースブロックが崩れないようにします。まずはシャフトと柱部を連結します。


  • STEP3
    ベースブロックモジュールの穴にシャフトを通しながら積み重ねていきます。


  • STEP4
    ブロックを積み終えたら、板金でフタをし、ボルトで締め上げて固定します。(シャフトの端部はネジ切処理)

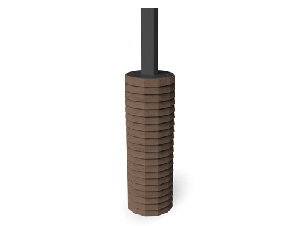

  • STEP5
    完成イメージ。組み立てと逆の手順で、分解することが可能です。
    ※これまではブロック同士またブロックと柱を接着して固定していたため、 移設の際に、ウェイトを破壊する必要がありました。


  • STEP6
    シャフトを挿す穴位置(2箇所ある)を変える事で、ブロックの重なる角度が変わり、 外観の意匠に変化を与えることができます。

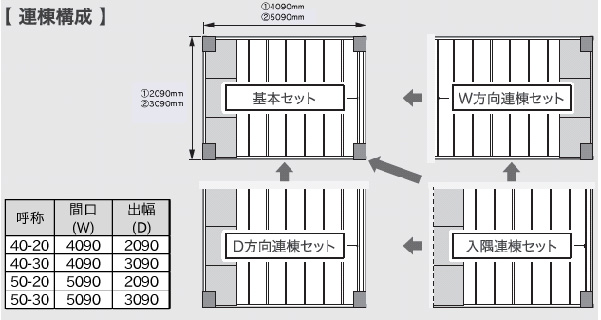

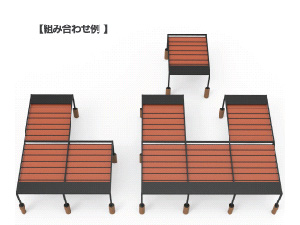

組み合せ自由な連棟構造


大がかりな工事の要らない、据え置き式基礎工法(ウェイトによる固定)にすることで、オーニングはさらに活躍の場を広げます。その最大のメリットは、従来 設置不可能だった環境でのオーニングの利用を可能にしたこと(場所を選ばない高い汎用性)。そして、ウェイトベース部を分解可能な構造にすることで、破壊することなく容易に移設が可能になったことです(拡張性の向上)。その他、設置作業の容易性やコストの面、さらにはエコ・省エネの観点からもメリットがある、新しいオーニングのあり方です。
※設置環境により接着など安全の配慮が必要な場合もあります。お気軽にお問い合わせください。

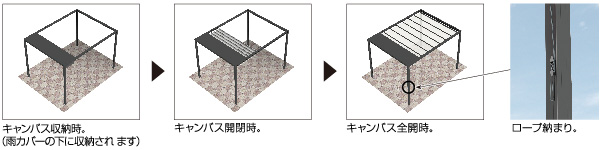

キャンバス開閉の流れ



手動ロープ操作で、簡単に開閉できます。 フラットタイプは、日よけ専用のメッシュキャンバスでさらに開放感が得られます。 勾配タイプは、オプションとして雨天対応の雨樋・雨樋カバーをセットできます。 設置条件に合わせて、どのようなスペースにも様々な組み合わせで対応できます。
フレーム部に照明やヒーターを取り付ける事ができます。

オプション

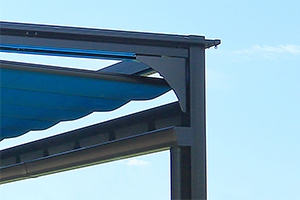

雨樋・雨樋カバーの取付例。(オプション)

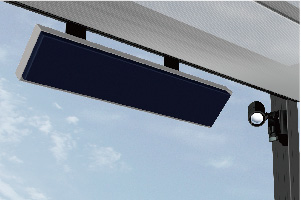

照明・ヒーター等、取付可能です。(※別途相談)

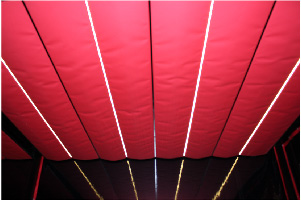

LED照明
キャンバスの間に設置することでスポットライトより広範囲をやさしく照らします。(※AC100V)



製品紹介動画

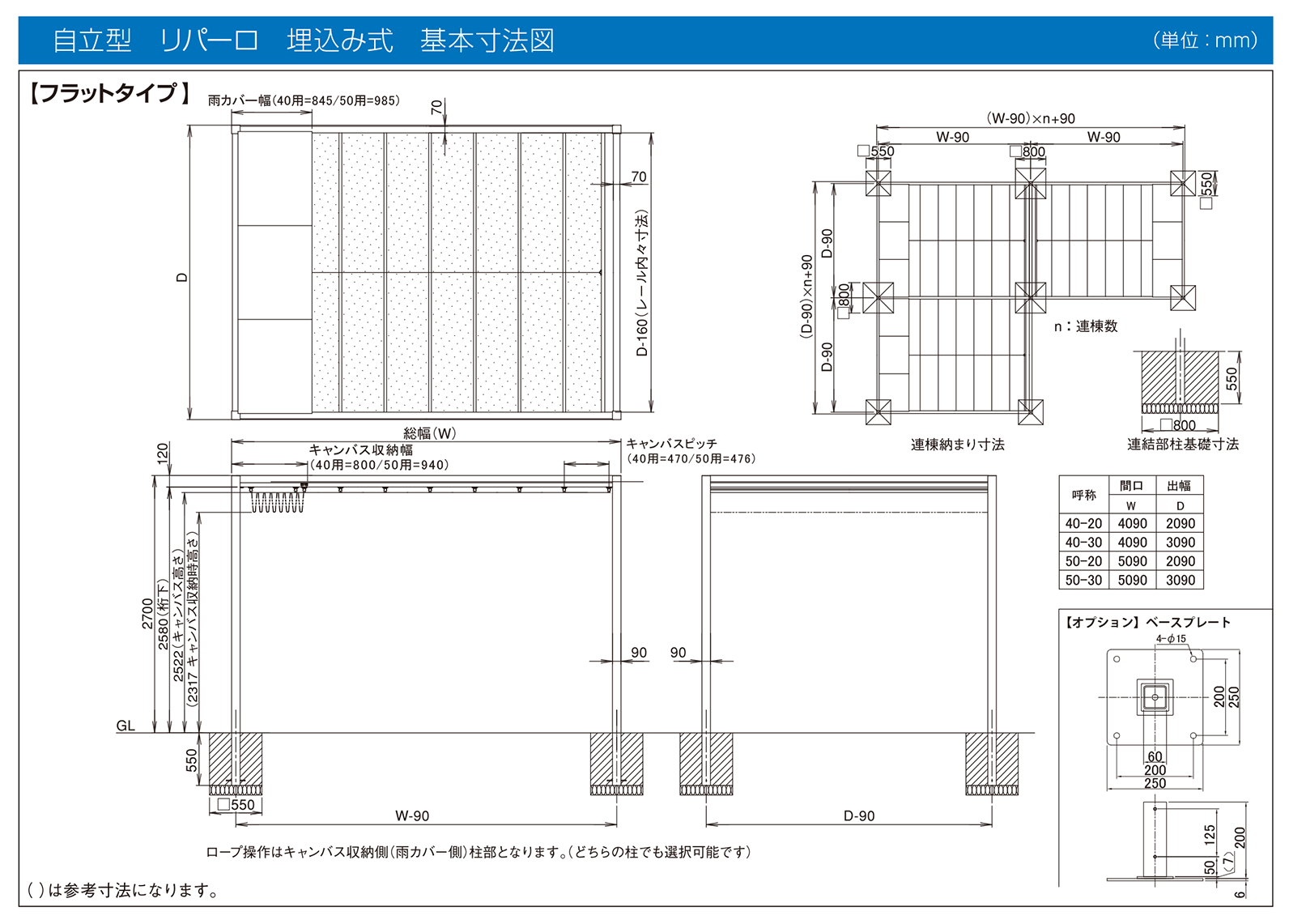

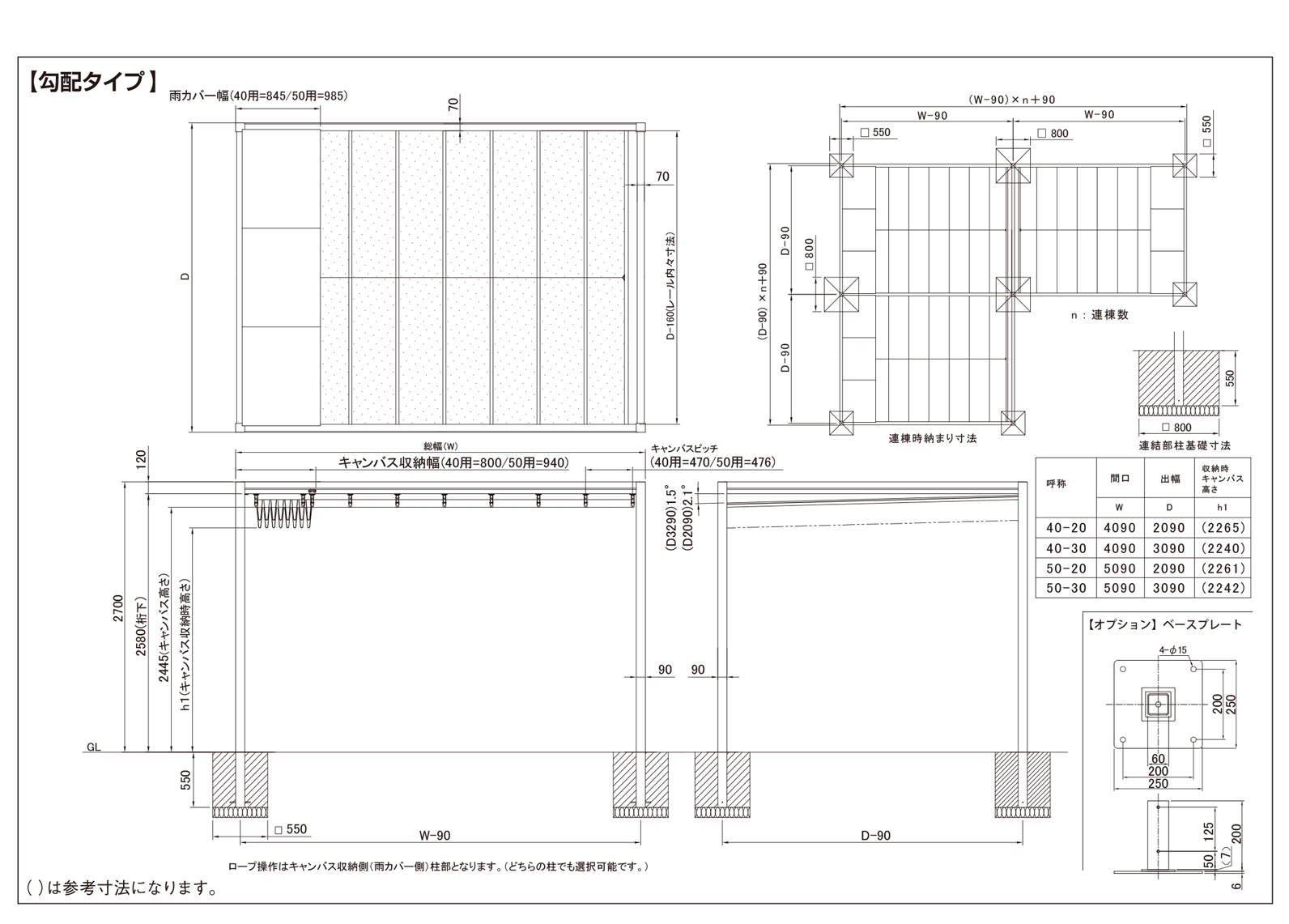

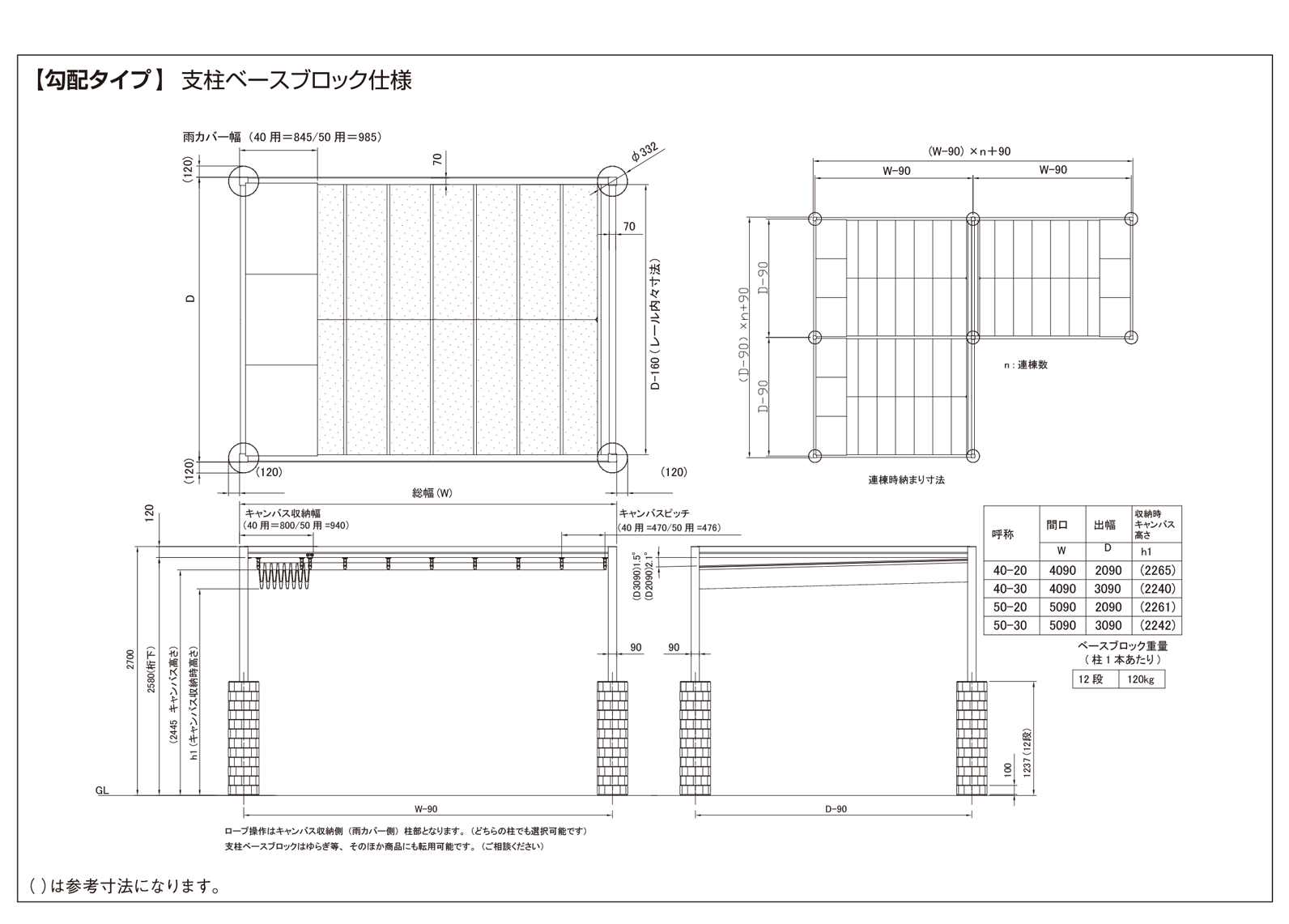

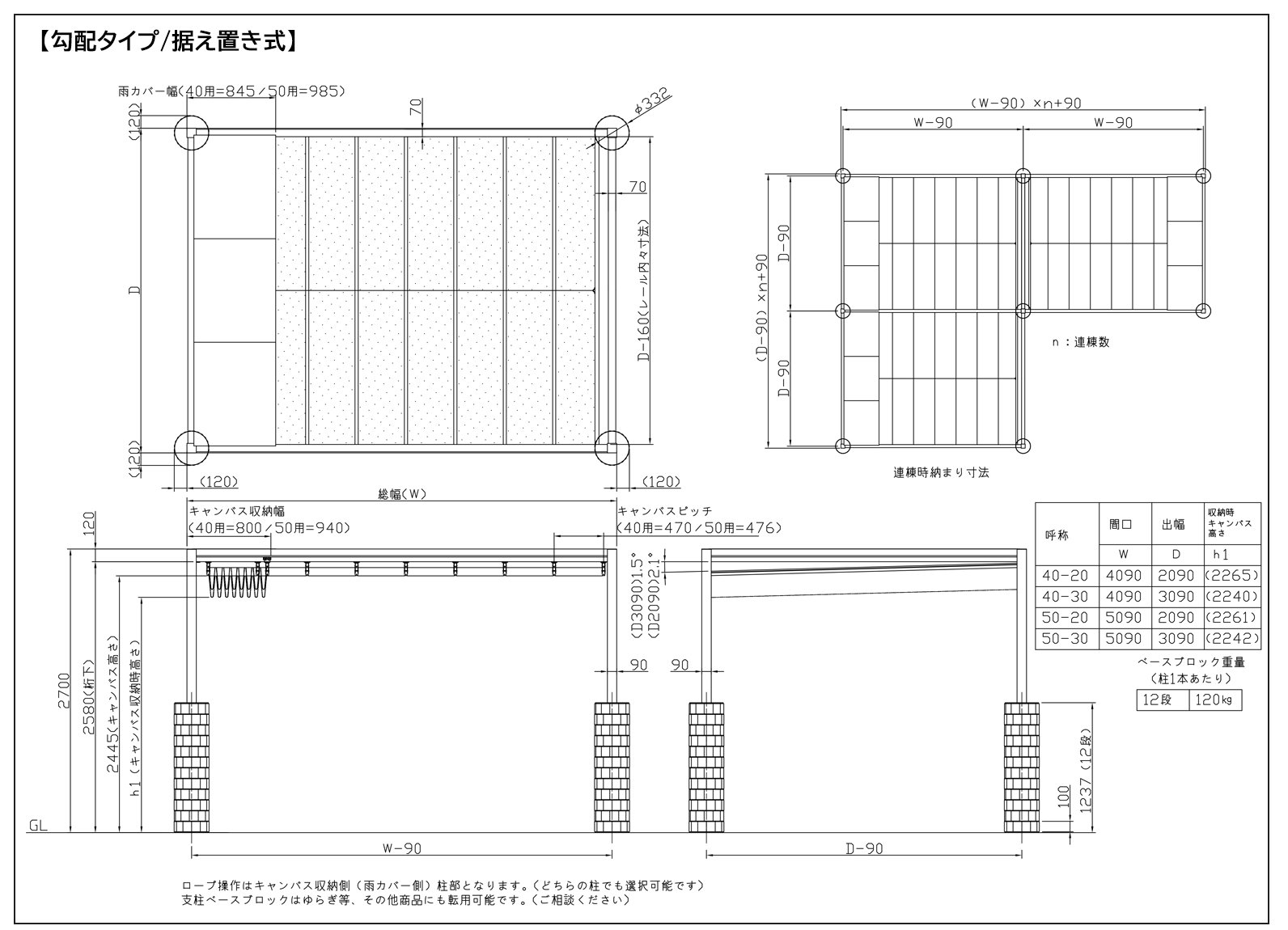

(単位:mm)





仕様
フレーム 材質 アルミ押出形材
ブラック(特注対応:ホワイト)
キャンバス フラットタイプ 材質 ポリエステル仕様(基布)・メッシュ生地
(ソルティス)
サンドベージュ・ブラック
勾配タイプ 材質 アクリル仕様
撥水加工(PARA)
15色
特注 材質 再生ポリエステル100%仕様
防炎・撥水加工(シャガール)
25色
材質 高張力ポリエステル
防炎・防水(プレコントラン )
30色
操作
手動式 ロープ操作

価格(寸法単位:mm)

規  格

間口(W)×出幅(D)

価  格
勾配タイプ フラットタイプ
4090×2090 基本セット 494,000円
(税込543,400円)
528,000円
(税込580,800円)
W方向連棟セット 448,000円
(税込492,800円)
471,000円
(税込518,100円)
D方向連棟セット 446,000円
(税込490,600円)
469,000円
(税込515,900円)
入隅連棟セット 397,000円
(税込436,700円)
418,000円
(税込459,800円)
4090×3090 基本セット 595,000円
(税込654,500円)
637,000円
(税込700,700円)
W方向連棟セット 530,000円
(税込583,000円)
574,000円
(税込631,400円)
D方向連棟セット 528,000円
(税込580,800円)
572,000円
(税込629,200円)
入隅連棟セット 479,000円
(税込526,900円)
521,000円
(税込573,100円)
5090×2090 基本セット 691,000円
(税込760,100円)
712,000円
(税込783,200円)
W方向連棟セット 627,000円
(税込689,700円)
636,000円
(税込699,600円)
D方向連棟セット 624,000円
(税込686,400円)
633,000円
(税込696,300円)
入隅連棟セット 556,000円
(税込611,600円)
565,000円
(税込621,500円)
5090×3090 基本セット 743,000円
(税込817,300円)
764,000円
(税込840,400円)
W方向連棟セット 662,000円
(税込728,200円)
688,000円
(税込756,800円)
D方向連棟セット 659,000円
(税込724,900円)
686,000円
(税込754,600円)
入隅連棟セット 599,000円
(税込658,900円)
625,000円
(税込687,500円)

  • 規格以外のサイズも対応可能です。
  • 4mを超える長尺物につきましては、チャーター便(運賃別途)となります。
オプション
オプション 価  格
雨樋セット(雨樋・雨樋カバー)
W4090
+ 82,000円
(税込90,200円)
雨樋セット(雨樋・雨樋カバー)
W5090
+ 103,000円
(税込113,300円)

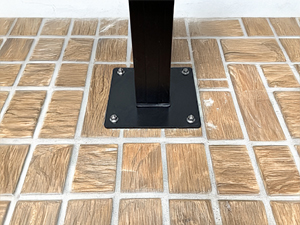

ベースプレート(1ヶ入り) + 27,000円
(税込29,700円)
ベースプレート(2ヶ入り) + 42,000円
(税込46,200円)

LED照明

規格 W4090×D2090
          W5090×D2090

+ 168,000円
(税込184,800円)

LED照明

規格 W4090×D3090
          W5090×D3090

+ 210,000円
(税込231,000円)

置き基礎
(柱一本につき)※2

規格 9段 + 94,000円
(税込103,400円)
規格 12段 + 107,000円
(税込117,700円)
キャンパス変更オプション(寸法単位:mm)
商品名 規格 間口(W)×出幅(D) 価  格
シャガール(テイジン)
及び
プレコントラン502V2
4090×2090 + 54,000円(税込59,400円)
4090×3090 + 74,000円(税込81,400円)
5090×2090 + 84,000円(税込92,400円)
5090×3090 + 94,000円(税込103,400円)
  • 条件にもよりますが、基本、チャーター便(運賃別途)での出荷となります。

その他の自立型オーニング

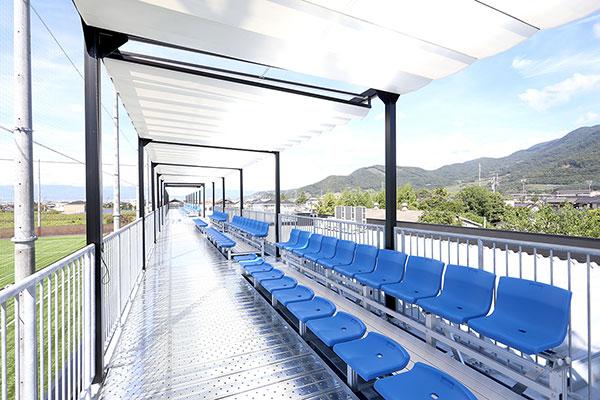

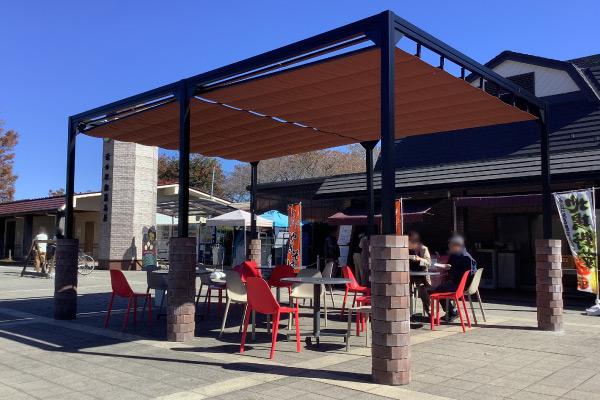

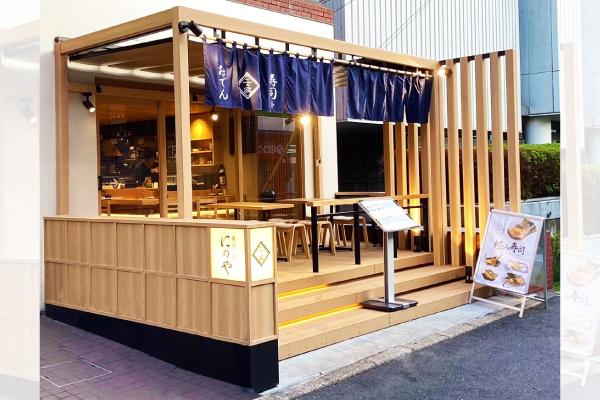

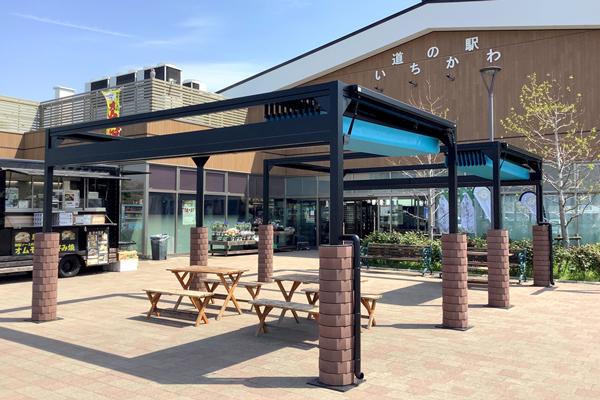

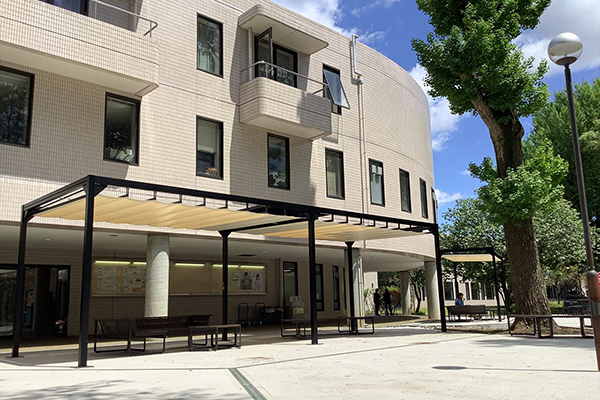

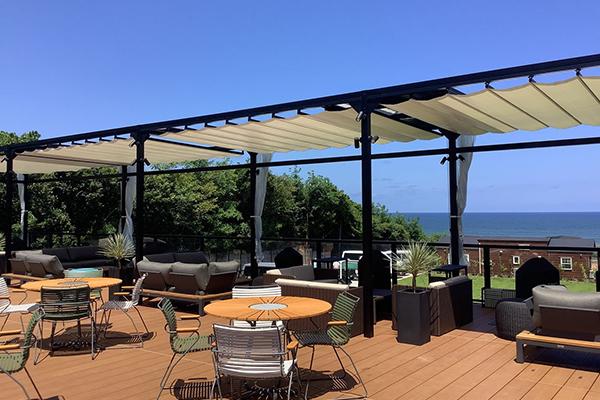

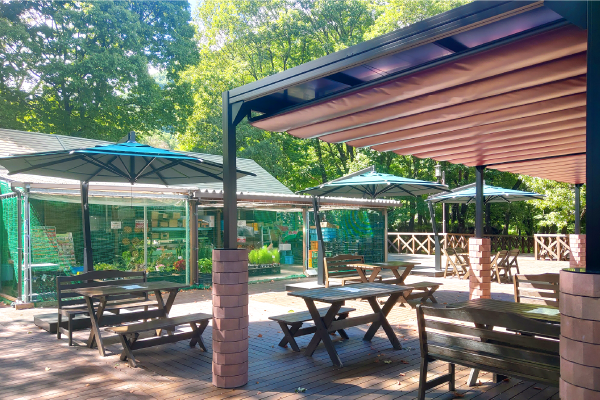

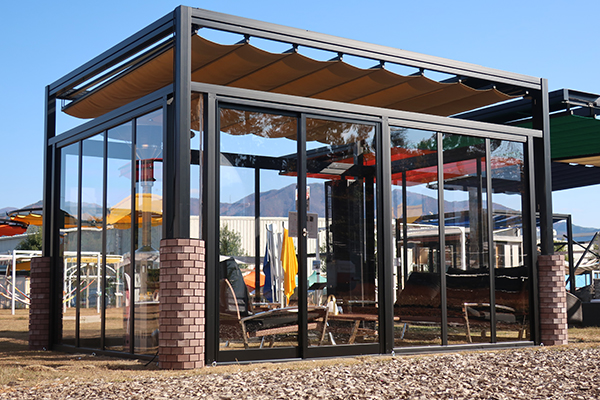

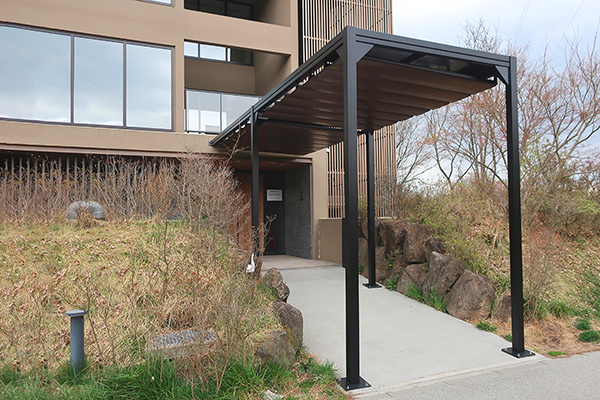

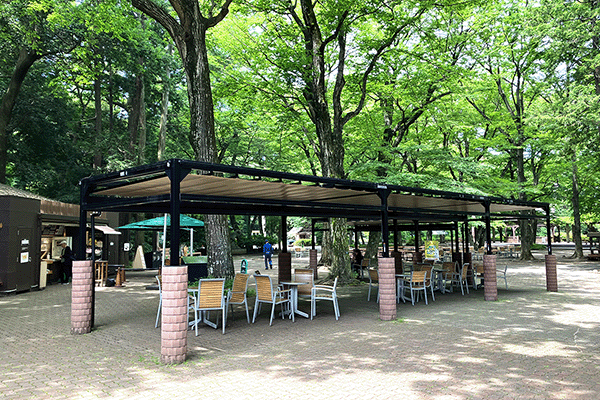

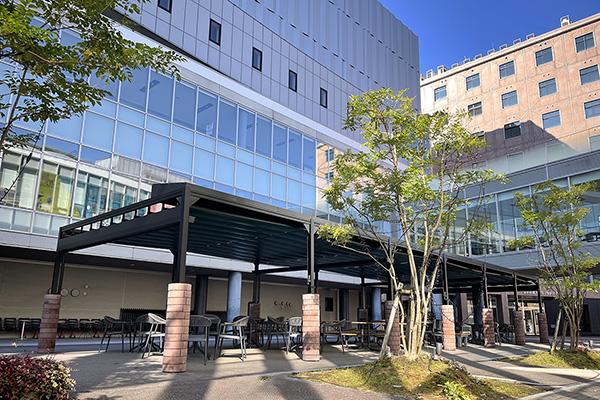

施工例
