製品紹介

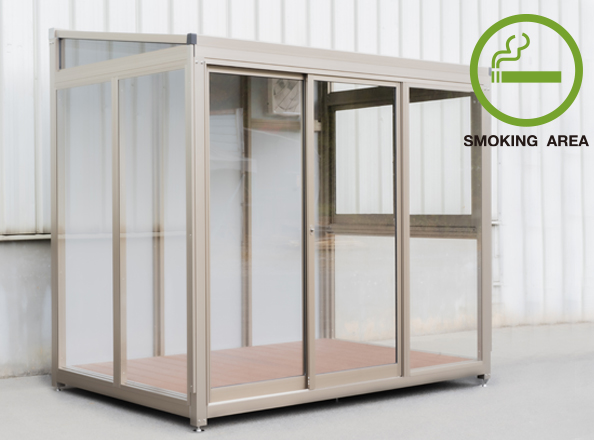

りらっくハウスND 喫煙タイプ  NEW

  • 分煙対策商品

快適な個室による分煙を提供します


※写真は旧仕様の製品です

※写真は旧仕様の製品です

※写真は旧仕様の製品です

  • 長野県伊那市<br>1型標準(中帯付(旧タイプ))
  • 長野県伊那市<br>2型標準(中帯付(旧タイプ))
  • 長野県松本市<br>1型標準(束石基礎)<br>(中帯付(旧タイプ))


簡単設置・移設可能な分煙ハウス

  • 簡単施工で分煙対策、
    喫煙・休憩・語らいを楽しむ憩いの空間を提供します。
  • 完成品出荷と現地での組立施工、お好きなタイプをお選びいただけます。
  • スペース不要の引戸タイプ。出入口は側面設置も可能です。
  • 換気扇付きなので、副流煙&臭い対策も万全。換気もスムーズに行えます。

バリエーション

  • 喫煙スペースりらっくハウスND

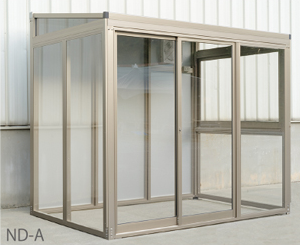

  • ND-A 基本タイプ【現地組立】

    ND-Aタイプはアンカー固定仕様になっており、地面に対してフラットに設置できます。
  • 喫煙スペースりらっくハウスNDデッキタイプ

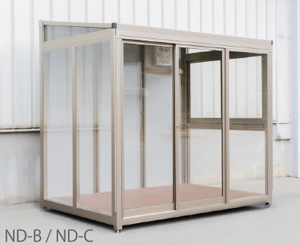

  • ND-B デッキタイプ【現地組立】
    ND-C デッキタイプ【完成品出荷】

    ND-B/ND-Cタイプは床面がデッキとなっております。
    ウェイトでの据え置き式となっており、簡単に移設が可能になっております。

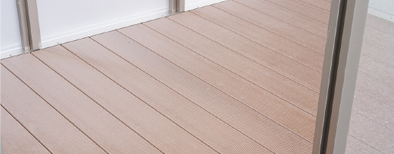

喫煙スペースりらっくハウスNDデッキタイプのデッキ部分

さまざまな機能が装備されています

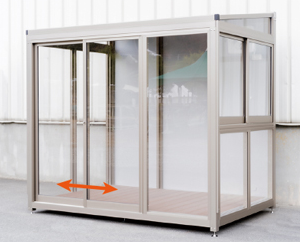

  • 喫煙スペースりらっくハウスNDデッキタイプ:引戸
  • 出入口は引戸になっておりスペースの有効活用ができます。
    出入口は設置場所に合わせて側面にも配置できます。
    (側面配置は注文時にご相談ください)
  • 喫煙スペースりらっくハウスNDデッキタイプ:換気扇
  • 換気機構が装備されているので副流煙等臭いの除去が行えます。
    コンセントを装備しています。
    (コンセント容量 AC100V 1000W)

製品紹介動画

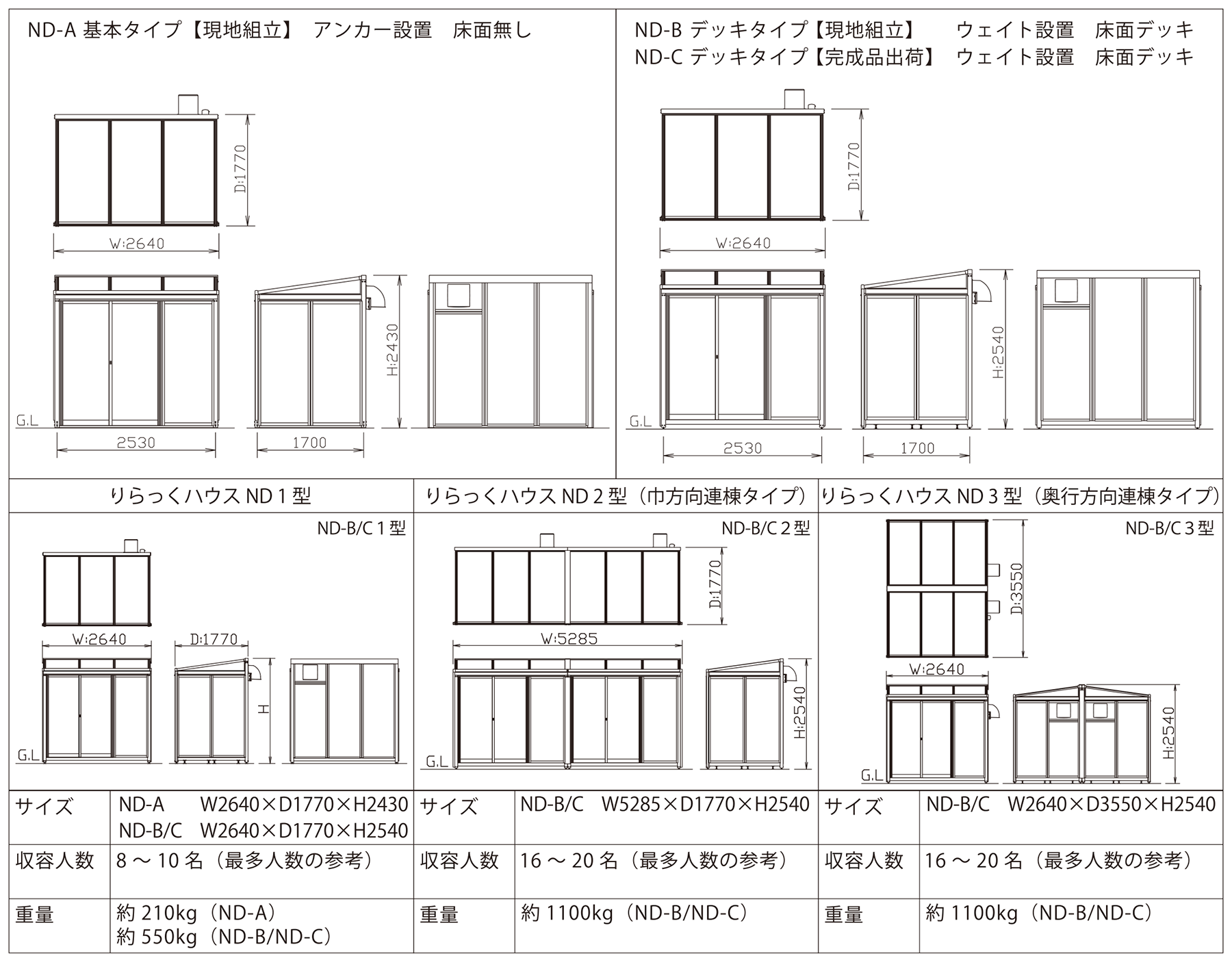

りらっくハウスND 基本寸法図
※サイズにはキャップ・ネジ等の寸法は含んでおりません
※サイズ単位:mm


仕様
主構造材 フレーム アルミ押出材
屋根材 アルミ樹脂複合板
パネル ポリカーボネート
アルミ樹脂複合板
床材 ⽊材プラスチック複合材デッキ
カラー フレーム ステンカラー
屋根材 ブラウン
パネル ポリカーボネート:透明(クリア)
アルミ樹脂複合板:シルバー
床材 ブラウン
電源仕様 AC100V 最⼤ 1000W(コンセント及びオプション装着時の容量)
AC100V コンセント1 ⼝
完成品出荷と現地組立
工場での完成品出荷と現地組立がお選びいただけます。
完成品出荷
  • ND-Cタイプは工場で製品を組立て、ご指定場所にトラック配送されます。
  • 予め仕上げられた床面にフォークリフト等で設置いたします。
    (フォークリフト等は施主様にてご用意ください。1.5t以上・サヤ長1.1m以上)
  • 設置位置が決まりましたら最後にレベル調整して完成です。(標準施工時間 約2時間)
  • 電気配線は、背面のブレーカーに接続してください。(要電気工事資格)
喫煙スペース「りらっくハウス」搬入について
現地組立
  • ND-A,ND-Bタイプはご指定場所に各種部品を梱包しトラック配送されます。
  • 梱包を解いていただき、取扱説明書に沿って
  • 1.フレームを組み立てます
    2.屋根を取り付けます
    3.各種パネルを取り付けます
    4.レベルを調整します
    5.電気配線をして完成です(標準施工時間約8時間_2名)
      ※作業時間は目安時間となります。
  • 電気配線は、背面のブレーカーに接続してください。(要電気工事資格)
設置場所に関して
  • 基礎が必要です。平坦度2cm以下。
  • べた基礎(推奨)、または、束⽯基礎(デッキタイプのみ)
  • デッキタイプのみアスファルト上にも設置可能ですが□30cm以上の平板(7カ所)の上に設置ください。
  • 耐風圧強度-最大瞬間風速34m/s(目安であり商品保証値ではありません)
  • 建物、敷地境界から50cm以上離して設置ください。
  • ⼤屋根から、⾬⽔や雪が直接りらっくハウスの屋根に落ちる場所には設置しないでください。
  • チャーター便で輸送します。通路と、荷卸しに⼗分なスペースの確保をお願いします。
  • 台⾵や強⾵の時は⾵が吹き込まないよう扉を閉めてください。必要に応じて⾵対策を⾏ってください。
  • 耐積雪-20cm相当(600N/m2、⽐重0.3)20cmを超えないうちに、必ず雪降ろしをしてください。
  • 設置場所の⾼さに関しては、建物の2階以上、屋上等へは設置できません。
  • 防⽕地域、準防⽕地域には設置できません。

価格
ND-A 基本タイプ
【現地組立】
ND-B デッキタイプ
【現地組立】
ND-C デッキタイプ
【完成品出荷】
1型 720,000円
(税込792,000円)
870,000円
(税込957,000円)
970,000円
(税込1,067,000円)
2型 1,280,000円
(税込1,408,000円)
1,640,000円
(税込1,804,000円)
1,840,000円
(税込2,024,000円)
3型 1,270,000円
(税込1,397,000円)
1,600,000円
(税込1,760,000円)
1,800,000円
(税込1,980,000円)
オプション
入口位置
変更
入り口を以下から選択することができます
(※⼊⼝はいずれか1カ所のみです)
喫煙スペース「りらっくハウス」オプション:入口位置変更
価  格 正面 + 0円
左右 + 29,500円(税込32,450円)

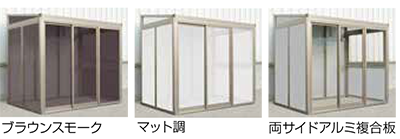

パネル仕様色変更 パネル色を変更することができます。
喫煙スペース「りらっくハウス」オプション:パネル仕様色変更
価  格 + 3,000円/1枚(税込3,300円/1枚)
窓追加 側⾯に窓を取付けることができます。
喫煙スペース「りらっくハウス」オプション:窓追加
価  格 + 74,000円/片面(税込81,400円/1片面)
入り口
スロープ
追加
引き戸レールを跨ぐスロープを設置することができます。
(ND-Aタイプのみ)
喫煙スペース「りらっくハウス」オプション:入り口スロープ追加
価  格 + 48,000円(税込52,800円)
換気扇追加 換気扇を追加で、⼊⼝から内側に向かう⾵速0.2m/sを実現できます。
喫煙スペース「りらっくハウス」オプション:換気扇追加
価  格 + 87,000円(税込95,700円)
照明 照明を取付けることができます。(機種は変更になることがあります)
喫煙スペース「りらっくハウス」オプション:照明
価  格 + 37,000円(税込40,700円)
アンカー固定用の
Lアングル追加
アンカーで移設不可にできます。
(ND-B / ND-Cのみ)
喫煙スペース「りらっくハウス」オプション:アンカー固定用のLアングル追加
価  格 + 33,000円/4個(税込36,300円/4個)

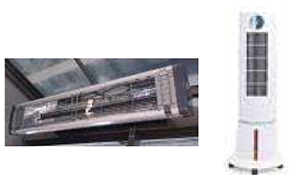

ヒーター
/送風機
暑さ、寒さ対策にヒーターや送⾵機を、取付けることができます。
(機種はご相談ください。)
喫煙スペース「りらっくハウス」オプション:ヒーター/送風機
価  格 お問い合わせください
  • 配送・設置費は、地域・機種・設置条件により異なりますので、お問い合わせください
  • 仕様、価格等は予告なく変更する場合がありますので、ご了承ください
