展示ブースイメージ
今回は、デバイスメーカー、ファウンドリー、装置メーカー、材料メーカーなどに向けた半導体向け検査装置、外観検査装置を出展いたします。タカノでは、光学からレーザー検査まで幅広い範囲をカバーしております。
ぜひ、タカノブースへお立ち寄りください。
出展製品
1. ウェーハ表面検査装置(WMシリーズ)
半導体デバイスの製造、材料開発、装置管理に欠かせない検査システムです。光源には半導体レーザーを使用しており、ランニングコストの軽減になります。
ナノレベルのパーティクル(異物)を検出することが可能で、国内外にて数多く使用していただいております。
また、新製品WM-10Rの発売を予定しております。
国際的な安全認証を獲得しており、従来品WM-10と比較して安全性と品質がさらに向上しております。WM-10Rについても本展示会でご紹介いたします。

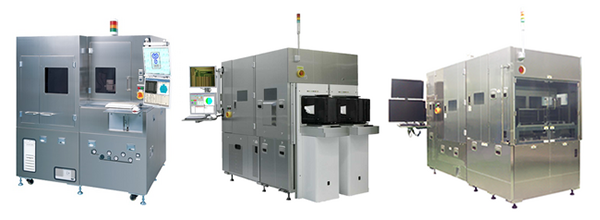

WM シリーズ:WM-7SR
WM シリーズ:WM-10R
URL:https://www.takano-kensa.com/kensa/products/semiconductor/wm/
2. ウェーハ外観検査装置(Viシリーズ)
ウェーハの配線パターンやクラック、異物混入などを高精度に検査します。ウェーハサイズ・デバイス・欠陥等の種類・検査速度に応じて、5種類のラインナップからご提案できます。
Viシリーズ
Viシリーズ対応 不具合例
URL:https://www.takano-kensa.com/kensa/products/semiconductor/pattern/
3.マイクロバンプ検査装置(ALTAX-300EX)
新たに開発した自社製高速カメラを用いることで、直径10μm、ピッチ20μmまでのマイクロバンプを高速で全数検査できます。

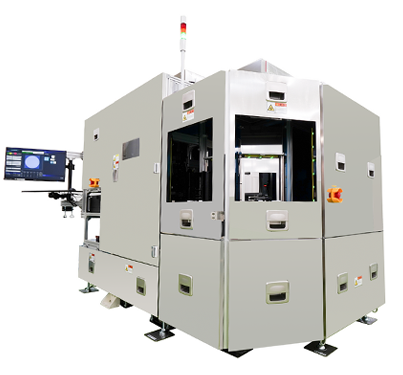

ALTAX-300EX
URL:https://www.takano-kensa.com/kensa/products/semiconductor/altax-300ex/
4.全面膜ムラ検査装置(Thinspector)
1スキャンでウェーハ全面の膜厚測定、ムラ検査を高速に行い、抜けのない膜厚管理が可能です。

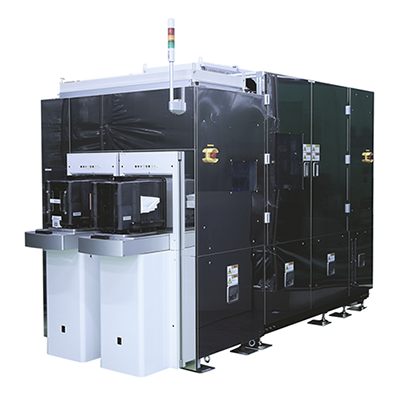

Thinspector
URL:https://www.takano-kensa.com/kensa/products/semiconductor/thinspector/
