施工例
保育・幼稚園・学校
奈良県 保育園
提案・導入ポイント
・保育園の廊下(テラスデッキ)への雨の吹き込み対策
・保育室への日除け対策

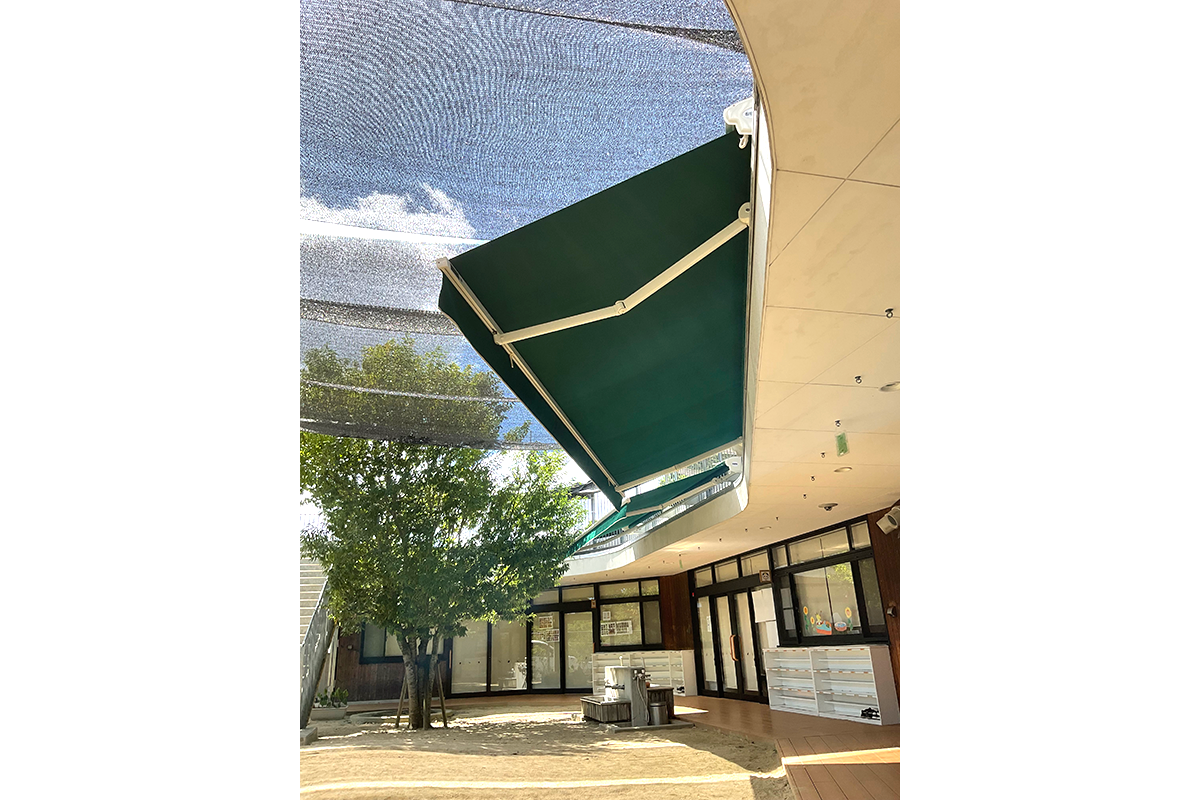

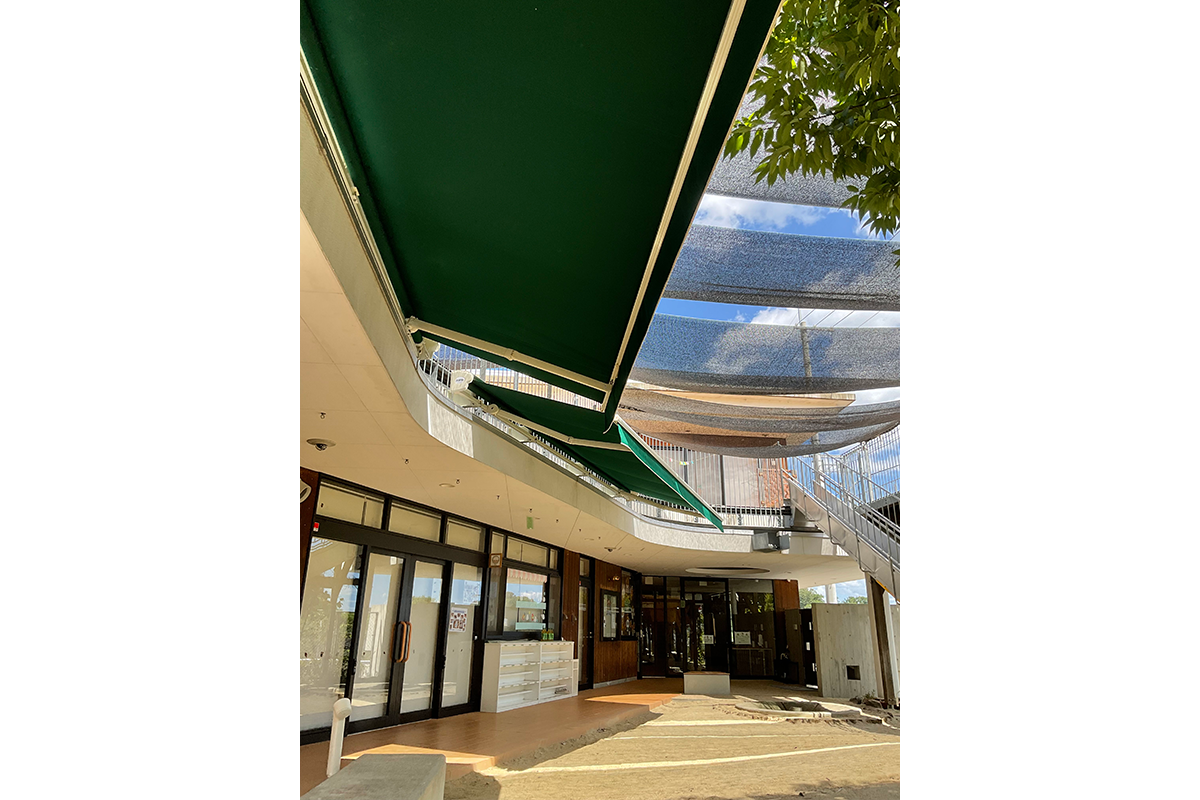

奈良県生駒市にある「もり保育園」の園舎には、2階建ての建物に囲まれた園庭があります。
その園庭から保育室へ差し込む日差し対策と、外廊下「ひだまりデッキ」への雨の吹込み対策を講じる必要がありました。

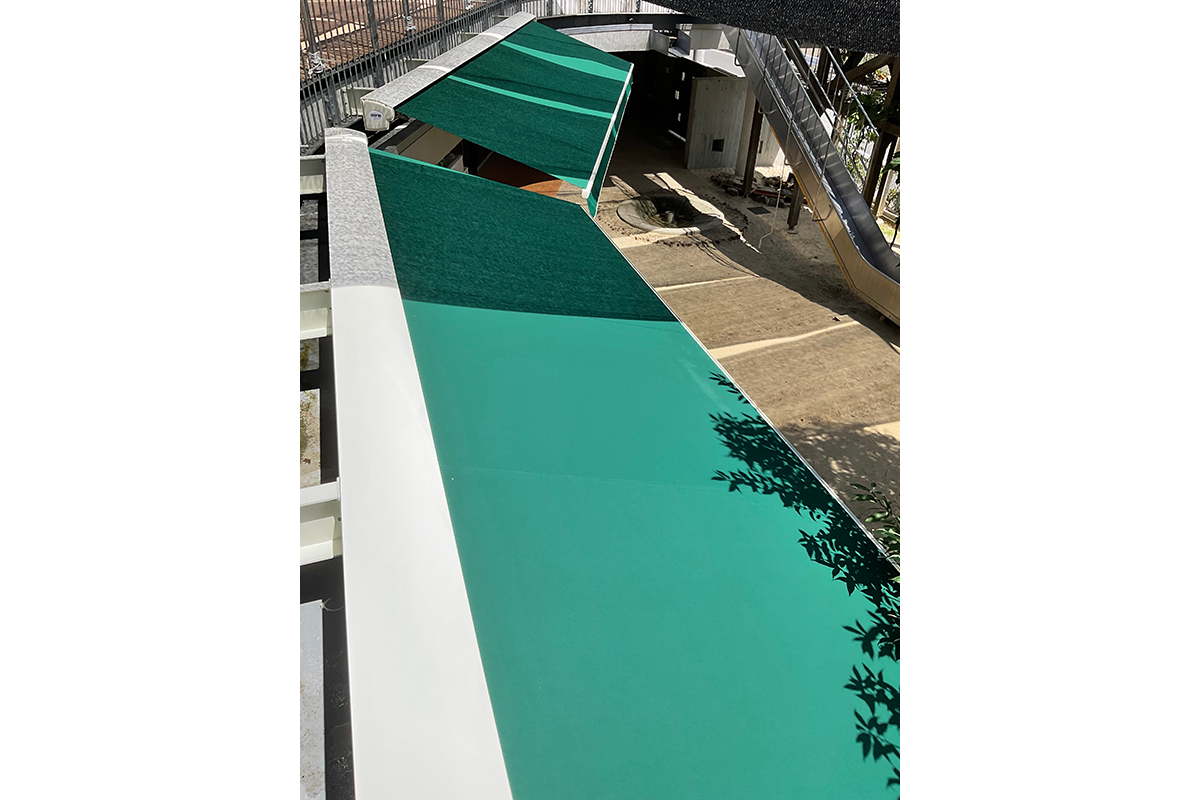

園庭を囲む部分が「へ」の字型の構造だったため、間口2.5m~最大5.5mまで豊富なサイズから選べる壁付型オーニング「ジェノバ(手動式)」をご提案。
現地測定とCADデータから間口を確定しました。

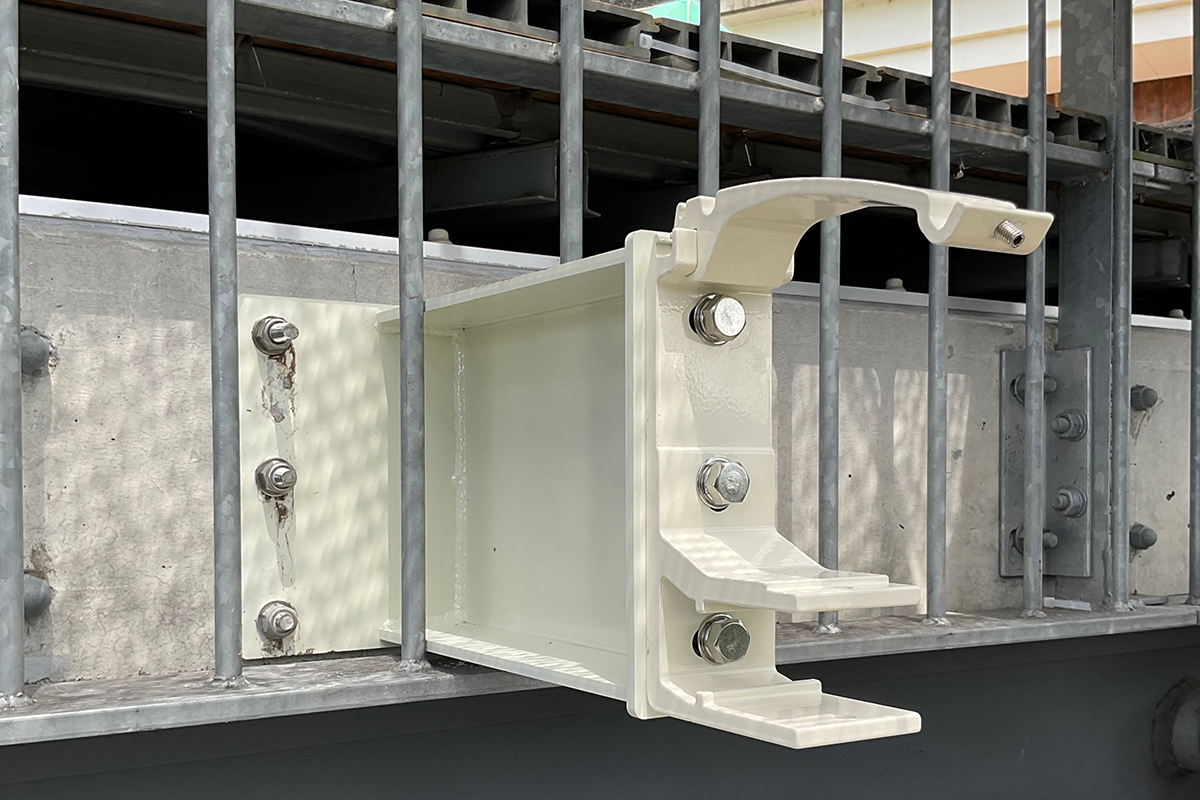

オーニングを取り付ける2階園庭の床材RC(コンクリート)部分には手摺が設置してあったため、手摺の隙間(88mm)から特注持出金具を付ける仕様で取り付けました。
また、最大張出時に前枠が干渉しなように設置しています。
・保育室への日除け対策
奈良県生駒市にある「もり保育園」の園舎には、2階建ての建物に囲まれた園庭があります。
その園庭から保育室へ差し込む日差し対策と、外廊下「ひだまりデッキ」への雨の吹込み対策を講じる必要がありました。
園庭を囲む部分が「へ」の字型の構造だったため、間口2.5m~最大5.5mまで豊富なサイズから選べる壁付型オーニング「ジェノバ(手動式)」をご提案。
現地測定とCADデータから間口を確定しました。
オーニングを取り付ける2階園庭の床材RC(コンクリート)部分には手摺が設置してあったため、手摺の隙間(88mm)から特注持出金具を付ける仕様で取り付けました。
また、最大張出時に前枠が干渉しなように設置しています。
納入商品 | ジェノバ(壁付型) |
---|---|
特記事項 | ・雨カバー付 ・特注持出金具(写真4枚目) ・生地:PARA(#5) ・仕様:撥水加工(テフロン加工) ・フレーム:アイボリーホワイト ・手動式 |
納入時期 | 2023年8月 |
設置施設 |
